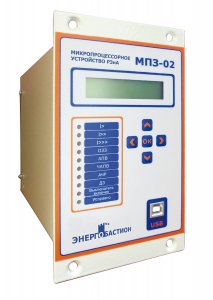

МПЗ-02 (микропроцессорное устройство защиты по току)

Применяются в схемах релейной защиты и автоматики следующих присоединений:

  • воздушные линии электропередачи 6-10 кВ
  • кабельные линии электропередачи 6-10 кВ;
  • линии электропередач 35 кВ с токовыми защитами;
  • линии к трансформатору 6-10 кВ;
  • прочие электроустановки 0,4-35 кВ.
Устройтсво имеет встроенный, комбинированный блок питания от токовых цепей и цепей постоянного или переменного оперативного напряжения. При питании устройства от трансформаторов тока, устойчевая работоспособность обеспечивается при уровне входного тока не менее 3А.
  • Функции
  • Особенности конструкции
  • Сервисные функции
  • Технические характеристики
  • трёхфазная, трёхступенчатая МТЗ (I>, I>>, I>>>) с одной независимой и двумя зависимыми характеристиками;
  • направленная защита от однофазных замыканий на землю (ОЗЗ);
  • исполнение внешних сигналов АЧР и ЧАПВ;
  • однократное АПВ;
  • автоматический ввод ускорения ступеней МТЗ при включении выключателя;
  • дистанционное управление выключателем;
  • логическая защита шин (ЛЗШ) – блокировка I>>, I>>> на вводе и СВ (снятие блокирующего сигнала при срабатывании защит присоединений на отключение);
  • шунтирование/дешунтирование обмоток отключения выключателя;
  • измерение текущих фазных токов;
  • цифровой осциллограф;
  • регистрация аварийных событий;
  • передача информации:
    а) по локальной сети через порт связи RS-485;
    б) через порт USB.





Устройства выполнены в прямоугольном металлическом корпусе. Цвет корпуса RAL7032, на корпусе имеются (фирменный логотип, голограмма, схема подключения).

Монтаж устройства осуществляется в просечку панели или шкафа с помощью отверстий на передней панели. На задней части устройства расположены клеммные зажимы для подключения токовых цепей, цепей оперативного тока, входных/выходных дискретных сигналов.

Интерфейс устройства имеет клавиатуру, дисплей LED и светодиодные индикаторы. На дисплее отображается информация состояния устройства. С помощью кнопок существляется перемещение по меню для изменение режимов работы и просмотра текущего состояния устройства. Устройство имеет комбинированный блок питания от токовых цепей и цепей постоянного/переменного оперативного тока.



  • встроенные часы-календарь;
  • измерение текущих фазных токов;
  • цифровой осциллограф;
  • регистратор событий.

Габаритные и установочные размеры МПЗ-02



Габаритные и установочные размеры МПЗ-02

Оперативное питание

Напряжение переменного/постоянного тока

90 ÷ 250 В

Частота переменного тока

50 Гц

Потребляемая мощность

3,5 Вт

Интервал провала напряжения питания

800 мс

Питание от токовых цепей (фазы А,С)

Минимальный входной ток

3 А

Частота входного тока

50 Гц

Время готовности

300 мс при 4Iн

Потребляемая мощность по одной фазе

3,5 Вт

Измерительные цепи тока

Количество входов фаз

3

Номинальный входной ток

5 А (по заказу 1 А)

Диапазон входного тока

0,1 ÷ 200 А

Диапазон рабочей частоты

45 ÷ 55 Гц

Потребляемая мощность по одной фазе

0,3 Вт при Iн

Перегрузочная способность длительно

3Iн

Ток односекундной термической стойкости

40Iн

Погрешность измерения

3 %

Измерительные цепи 3Io

Номинальный ток

1 А

Диапазон входного тока

0,02 ÷ 2,5 А

Потребляемая мощность

0,2 Вт при Iн

Перегрузочная способность длительно

3Iн

Ток односекундной термической стойкости

40Iн

Погрешность измерения

5 %

Интерфейс связи

RS-485:



– тип

полудуплекс, изолир.

– протокол

MODBUS RTU

– диапазон адресов

1 ÷ 247

– скорость передачи данных

2400 ÷ 115200

USB (конфигурация, вычитка осциллограмм)



Окружающая среда

Климатическое исполнение и категория размещения

УХЛ3

Рабочий температурный диапазон

–40 ÷ +55°С

Диапазон температуры хранения

–40 ÷ +75°С

Условия эксплуатации в части воздействия

механических факторов

группа М1

Степень защиты

Корпус

IP40

Клеммные зажимы

IP00

Рабочий ресурс

Механическая износоустойчивость

1000000 циклов

Коммутационная износоустойчивость

≥ 10000 срабатываний

Средняя наработка на отказ

20000 час.

Средний срок службы

15 лет

Массогабаритные параметры

Масса, не более

2,6 кг

Ш×В×Г, мм

110×175×190
