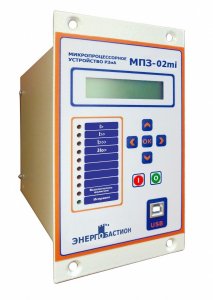

МПЗ-02mi

Применяются в схемах релейной защиты и автоматики следующих присоединений:

  • воздушные линии электропередачи 6-10 кВ
  • кабельные линии электропередачи 6-10 кВ;
  • линии электропередач 35 кВ с токовыми защитами;
  • линии к трансформатору 6-10 кВ;
  • прочие электроустановки 0,4-35 кВ.
Устройтсво имеет встроенный, комбинированный блок питания от токовых цепей и цепей постоянного или переменного оперативного напряжения. При питании устройства от трансформаторов тока, устойчевая работоспособность обеспечивается при уровне входного тока не менее 3А.
  • Функции
  • Особенности конструкции
  • Сервисные функции
  • Технические характеристики
  • трёхфазная, трёхступенчатая токовая защита (МТЗ(˃), ТО1(˃˃), ТО2(˃˃˃)). МТЗ имеет пять зависимых времятоковых характеристик;
  • направленная защита от замыкания на землю по току 3I0 (ЗНЗ);
  • защита по напряжению 3
  • защита по току обратной последовательности (I2);
  • автоматическая частотная разгрузка (АЧР) по дискретному входу;
  • однократное АПВ и ЧАПВ;
  • резервирование отказа выключателя (УРОВ);
  • ускорение токовой защиты при включении выключателя;
  • местное управление выключателем;
  • дистанционное управление выключателем по локальной сети;
  • логическая защита шин (ЛЗШ);
  • двухступенчатая дуговая защита (ДЗ1, ДЗ2) по дискретному входу; *
  • два режима работы выходных реле;
  • цифровой осциллограф;
  • журнал аварийных событий;
  • связь с ПК

Устройства выполнены в прямоугольном металлическом корпусе. Цвет корпуса RAL7032, на корпусе имеются (фирменный логотип, голограмма, схема подключения).

Монтаж устройства осуществляется в просечку панели или шкафа с помощью отверстий на передней панели. На задней части устройства расположены клеммные зажимы для подключения токовых цепей, цепей оперативного тока, входных/выходных дискретных сигналов.

Интерфейс устройства имеет клавиатуру, дисплей LED и светодиодные индикаторы. На дисплее отображается информация состояния устройства. С помощью кнопок существляется перемещение по меню для изменение режимов работы и просмотра текущего состояния устройства. Устройство имеет комбинированный блок питания от токовых цепей и цепей постоянного/переменного оперативного тока.



Габаритные размеры МПЗ-02mi


Схема электрическая принципиальная

Оперативное питание

Напряжение переменного/постоянного тока

90 ÷ 250В

Частота переменного тока

50Гц

Потребляемая мощность

3,5Вт

Потребляемая мощность на одно сработавшее реле

0,25Вт

Интервал провала напряжения питания

800мс

Измерительные цепи фазных токов

Количество входов

3

Номинальный входной ток

Диапазон входного тока

0,1 ÷ 150А

Диапазон рабочей частоты

45 ÷ 55Гц

Потребляемая мощность по одной фазе

0,3Вт при Iн

Перегрузочная способность длительно

3Iн

Ток односекундной термической стойкости

40Iн

Погрешность измерения

3%

Измерительные цепи тока 3I0

Номинальный ток

Диапазон входного тока

0,02 ÷ 2,5А

Потребляемая мощность

0,2Вт при Iн

Перегрузочная способность длительно

3Iн

Ток односекундной термической стойкости

40Iн

Погрешность измерения

5%

Измерительные цепи 3U0

Номинальное входное напряжение

100 В

Диапазон входного напряжения

0 ÷ 200 В

Потребляемая мощность

0,15 Вт

Погрешность измерения

5 %

Дискретные входы

Количество

8

Номинальное напряжение питания постоянного /переменного тока

220В

Диапазон уверенного срабатывания на постоянном токе

160 ÷ 250В

Диапазон уверенного срабатывания на переменном токе

140 ÷ 250В

Частота тока входного напряжения

50Гц

Исполнение:



– совмещённые (по два с общей точкой)

6

– независимые

2

Потребляемая мощность

≤ 0,4Вт

Дискретные выходы

Количество

5 (3НО, 2ПР)

Тип дискретного выхода

релейный

Номинальный ток

Номинальное напряжение

250В

Коммутационная способность контактов:



– на постоянном токе при L/R=30мс

250В; 0,15А

– на переменном токе при cosj =0,6

220 В; 5А

– ток перегрузки на 0,2с

20А

Время срабатывания

5мс

Интерфейс связи

RS485:



– тип

полудуплекс, изолир.

– протокол

MODBUS RTU

– диапазон адресов

1 ÷ 247

– скорость передачи данных

2400 ÷ 115200

USB (конфигурация, вычитка осциллограмм)



Окружающая среда

Климатическое исполнение и категория размещения

УХЛ3

Рабочий температурный диапазон

–40 ÷ +55°С

Диапазон температуры хранения

–40 ÷ +75°С

Условия эксплуатации в части воздействия механических факторов

группа М1

Степень защиты

Корпус

IP 40

Клеммные зажимы

IP 00

Рабочий ресурс

Механическая износоустойчивость

1000000 циклов

Коммутационная износоустойчивость

≥ 10000 срабатываний

Средняя наработка на отказ

20000 час.

Средний срок службы

15 лет

Массогабаритные параметры

Масса, кг

1,9

Ш×В×Г, мм

100×175×156
